Каретка 1851

Каретка R1851

Специальные исполнения:

с алюминиевыми торцевыми крышками
с твердым хромированием

Номера деталей для этих исполнений даются на отдельных страницах в конце этого раздела.

Номера деталей

Типо - размер	Класс точности	Номера деталей
Типо - размер	Класс точности	Предварительный натяг 0.08 C	Предварительный натяг 0.13 C
25	UP	1851-229-10	1851-239-10
	SP	1851-221-10	1851-231-10
	P	1851-222-10	1851-232-10
	H	1851-223-10	–
35	UP	1851-329-10	1851-339-10
	SP	1851-321-10	1851-331-10
	P	1851-322-10	1851-332-10
	H	1851-323-10	–
45	UP	1851-429-10	1851-439-10
	SP	1851-421-10	1851-431-10
	P	1851-422-10	1851-432-10
	H	1851-423-10	–
55	UP	1851-529-10	1851-539-10
	SP	1851-521-10	1851-531-10
	P	1851-522-10	1851-532-10
	H	1851-523-10	–
65	UP	1851-629-10	1851-639-10
	SP	1851-621-10	1851-631-10
	P	1851-622-10	1851-632-10
	H	1851-623-10	–

Рекомендованные комбинации класса точности предварительного натяга:
Предварительный натяг 0.08 C: H и P
Предварительный натяг 0.13 C: P и SP

Примечание по динамическим величинам нагрузок и моментам

Динамические величины нагрузок и моменты основаны на пробеге 100 000 m. Однако часто за основание берется пробег 50 000 m. В этом случае для сравнения: Умножьте значения C, Mt и ML из таблицы Rexroth на 1.23.

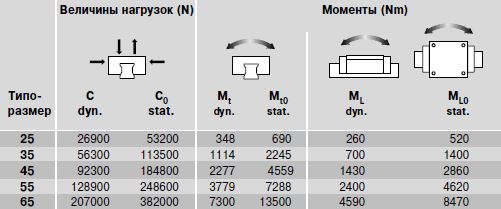

Динамические величины нагрузок и моменты

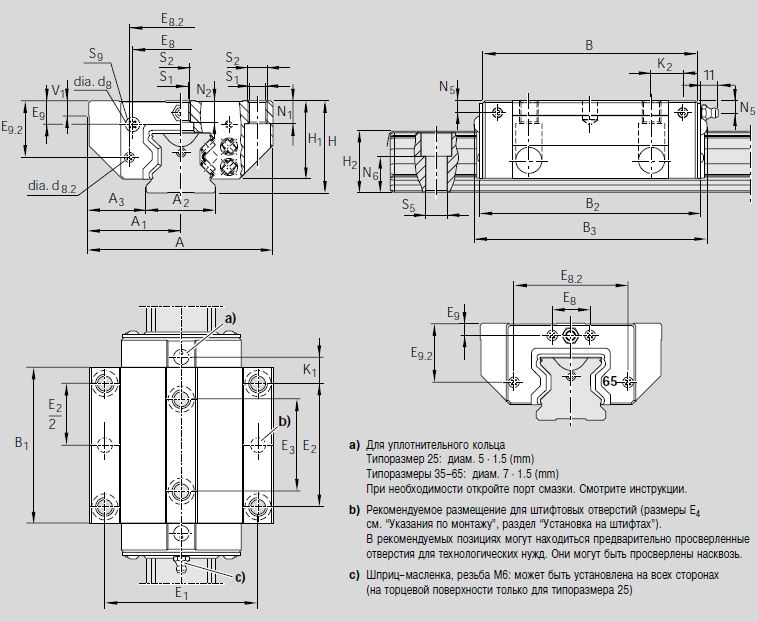

Чертеж каретки R1851

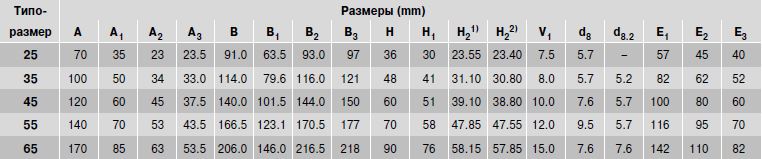

Размеры каретки R1851

¹⁾ Размер H₂ с защитной лентой ²⁾ Размер H₂ без защитной ленты

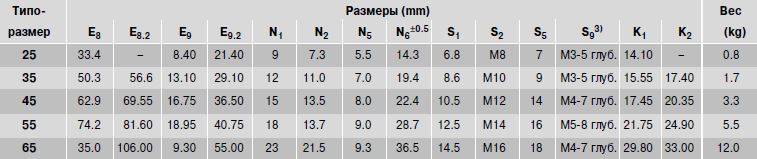

Размеры R1851

³⁾ Резьба для креплений
