Каретка 1824

Каретка R1824

Узкая, высокая, длинная (типоразмер 65: узкая, длинная)
Специальные исполнения:

с алюминиевыми торцевыми крышками
с твердым хромированием

Номера деталей для этих исполнений даются на отдельных страницах в конце этого раздела.

Номера деталей

Типо - размер	Класс точности	Номера деталей
Типо - размер	Класс точности	Предварительный натяг 0.08 C	Предварительный натяг 0.13 C
25	UP	1824-229-10	1824-239-10
	SP	1824-221-10	1824-231-10
	P	1824-222-10	1824-232-10
	H	1824-223-10	–
35	UP	1824-329-10	1824-339-10
	SP	1824-321-10	1824-331-10
	P	1824-322-10	1824-332-10
	H	1824-323-10	–
45	UP	1824-429-10	1824-439-10
	SP	1824-421-10	1824-431-10
	P	1824-422-10	1824-432-10
	H	1824-423-10	–
55	UP	1824-529-10	1824-539-10
	SP	1824-521-10	1824-531-10
	P	1824-522-10	1824-532-10
	H	1824-523-10	–
65	UP	1824-629-10	1824-639-10
	SP	1824-621-10	1824-631-10
	P	1824-622-10	1824-632-10
	H	1824-623-10	–

Рекомендованные комбинации класса точности предварительного натяга:
Предварительный натяг 0.08 C: H и P
Предварительный натяг 0.13 C: P и SP

Примечание по динамическим величинам нагрузок и моментам

Динамические величины нагрузок и моменты основаны на пробеге 100 000 m. Однако часто за основание берется пробег 50 000 m. В этом случае для сравнения: Умножьте значения C, Mt и ML из таблицы Rexroth на 1.23.

Динамические величины нагрузок и моменты R1824

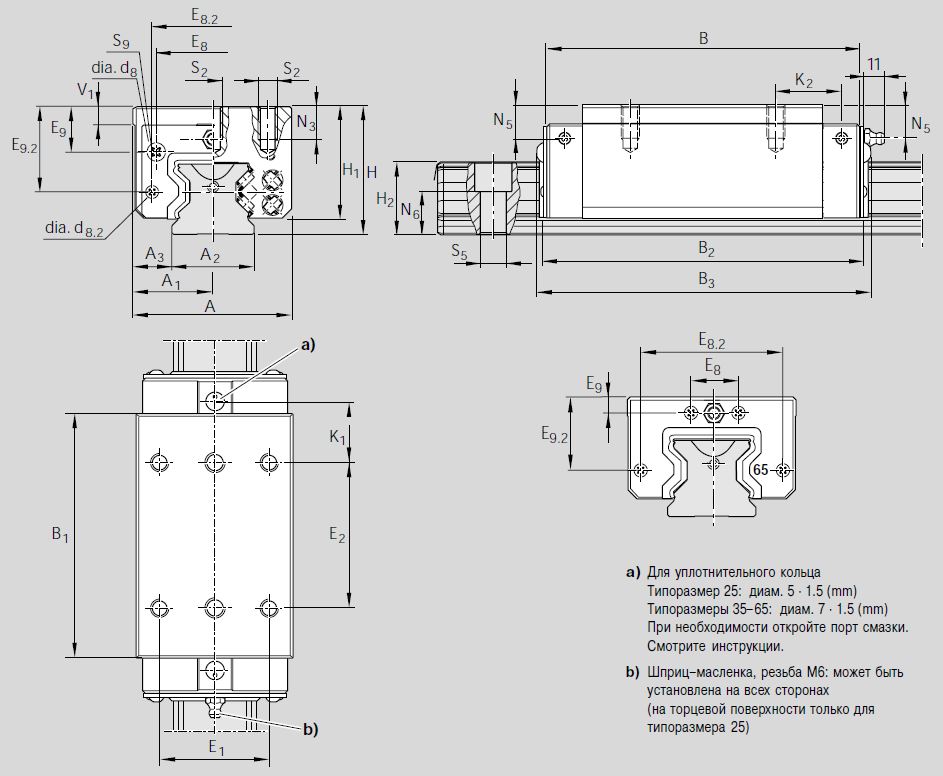

Чертеж каретки R1824

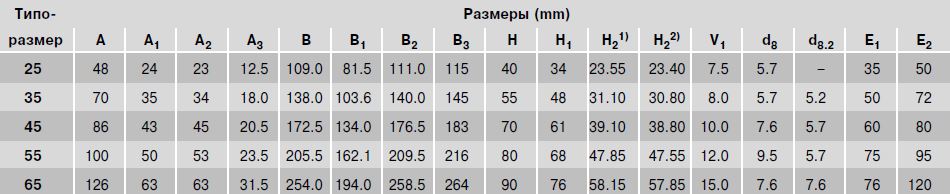

Размеры каретки R1824

¹⁾ Размер H₂ с защитной лентой ²⁾ Размер H₂ без защитной ленты

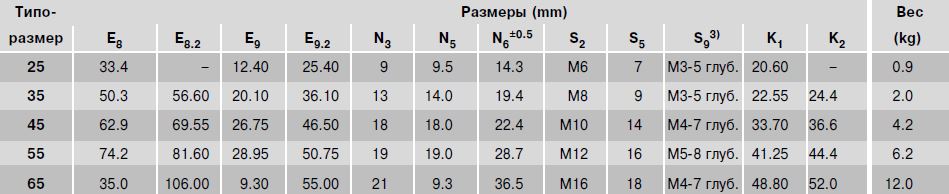

Размеры R1824

³⁾ Резьба для креплений
