Шлицевые гайки

Шлицевые гайки NMA, NMZ, NMG для жестких опор

Шлицевая гайка NMA

  • для максимальных вибрационных нагрузок
  • для новых конструкций

Шлицевая гайка NMA

MA = момент затяжки шлицевой гайки
FaB = осевая разрушающая нагрузка шлицевой гайки
MAG = момент затяжки резьбового штифта

Обозначение Номер изделия Размеры [mm] MA
(Nm)		 FaB
(kN)		 MAG
(Nm)		 Вес
(g)
d D B  c  m e  f   g
NMA 15x1 R3446 020 04 M15x1 30 18 5 M5 24 4 5 10 100 3 60
NMA 17x1 R3446 014 04 M17x1 32 18 5 M5 26 4 5 15 120 3 70
NMA 20x1 R3446 015 04 M20x1 38 18 5 M6 31 4 6 18 145 5 130
NMA 25x1,5 R3446 011 04 M25x1,5 45 20 6 M6 38 5 6 25 205 5 160
NMA 30x1,5 R3446 016 04 M30x1,5 52 20 6 M6 45 5 7 32 250 5 200
NMA 35x1,5 R3446 012 04 M35x1,5 58 20 6 M6 51 5 7 40 280 5 230
NMA 40x1,5 R3446 018 04 M40x1,5 65 22 6 M6 58 6 8 55 350 5 300
NMA 50x1,5 R3446 019 04 M50x1,5 75 25 8 M6 68 6 8 85 450 5 430

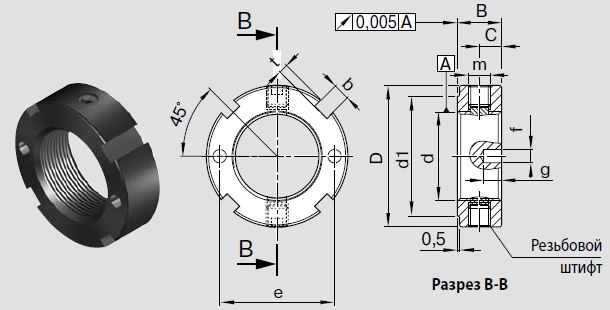

Шлицевая гайка NMZ

  • для существующих конструкций
  • для бокового привода с зубчатымремнем
  • для приводных гаек

Шлицевая гайка NMZ

MA  = момент затяжки шлицевой гайки
FaB  = осевая разрушающая нагрузка шлицевой гайки
MAG  = момент затяжки резьбового штифта

Обозначение Номер изделия Размеры [mm] MA
(Nm)		 FaB
(kN)		 MAG
(Nm)		 Вес
(g)
d D B d1  c  m  b   t  e  f   g
NMZ 6x0,5  R3446 001 04 M6x0,5  16 8  12  4  M4  3  2  11  2.5  3.5  2  17  1  10
NMZ 10x1 R3446 002 04 M10x1 18  8  14  4  M4  3  2  14  2.5  3.5  6  31  1  10
NMZ 12x1 R3446 003 04 M12x1 22  8  18  4  M4  3  2  17  2.5  3.5  8  38  1  15
NMZ 17x1 R3446 004 04 M17x1 28  10  23  5  M5  4  2  22.5  3  4  15  57  3  28
NMZ 20x1 R3446 005 04 M20x1 32  10  27  5  M5  4  2  26  3  4  18  69  3  35
NMZ 30x1,5 R3446 006 04 M30x1,5 45  12  40  6  M6  5  2  37.5  4  5  32  112  5  75
NMZ 45x1,5 R3446 032 04 M45x1,5 65  14  59  7  M6  6  2.5  –  –  –  65  181  5  170
NMZ 55x2 R3446 033 04 M55x2 75  16  68  8  M6  7  3  –  –  –  95  229  5  230
NMZ 60x2 R3446 031 04 M60x2 80 16 73 8 M6 7 3 – – – 100 255 5 250
NMZ 70x2 R3446 034 04 M70x2 92 18 85 9 M8 8 3.5 – – – 130 305 15 360
NMZ 80x2 R3446 035 04 M80x2 105 18 95 9 M8 8 3.5 – – – 160 355 15 460
NMZ 90x2 R3446 036 04 M90x2 120 20 108 10 M8 10 4 – – – 200 410 15 700

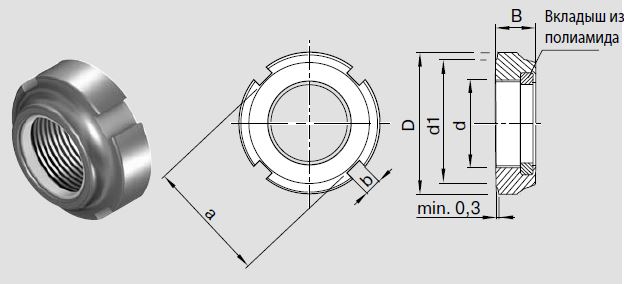

 Шлицевая гайка NMG

  • для недорогих конструкций

Шлицевая гайка NMG

MA  = момент затяжки шлицевой гайки

Обозначение Номер изделия Размеры [mm] MA
(Nm)		 Вес
(g)
d D B d1  a   b
NMG 12x1 R3446 002 02 M12x1 21 7.6  18 18  3 8 10
NMG 15x1 R3446 011 02 M15x1 24 8.6  21 21  4 10 13
NMG 20x1 R3446 005 02 M20x1 32 9.6  27 27  4 18 24
