Компоненты для направляющей LF6C
- компоненты для индивидуального создания направляющих на кулачковых роликах с приводом или без него
Спецификация направляющей на кулачковых роликах LF6C без привода
| № | Артикул | Шт. |
| 3 842 992 432 / L2 | 3842992432 | 1 |
| 3 842 992 925 / L2 | 3842992925 | 2 |
| 3 842 993 967 / L2 | 3842993967 | 2 |
| 3 842 993 952 / 120 мм | 3842993952 | 1 |
| 3 842 539 120 | 3842539120 | 2 |
| 3 842 535 662 | 3842535662 | 4 |
| 3 842 511 783 | 3842511783 | 2 |
Спецификация направляющей на кулачковых роликах LF6C с приводом
| № | Артикул | Шт. |
| 3 842 993 084 / L2 | 3842993084 | 1 |
| 3 842 992 925 / L2 | 3842992925 | 2 |
| 3 842 993 967 / L2 | 3842993967 | 2 |
| 3 842 993 952 /120 мм | 3842993952 | 1 |
| 3 842 539 120 | 3842539120 | 2 |
| 3 842 535 662 | 3842535662 | 4 |
| 3 842 526 416 | 3842526416 | 1 |
| 3 842 526 417 | 3842526417 | 1 |
| 3 842 994 711 / L31) | 3842994711 | 1 |
| 3 842 535 681 | 3842535681 | 2 |
1) L3 = 2xL2 - L1 + 400
- зажимной профиль защелкивается в любом из пазов 10 мм несущего профиля, и к нему крепятся направляющие штанги
| Зажимной профиль | L2 (мм) | № | Артикул |
| LF6C | 150 ... 3000 | 3 842 992 925 / L2 | 3842992925 |
| 3000 | 3 842 518 896 | 3842518896 |
Материал: анодированный алюминий
- направляющая штанга запрессовывается в зажимной профиль
- несущий подшипник движется по направляющей штанге
| Направляющая штанга | L2 (мм) | № | Артикул |
| LF6C | 150 ... 3000 | 3 842 993 967 / L2 | 3842993967 |
| 3000 | 3 842 539 414 | 3842539414 |
Материал: сплошной вал VA, индукционно закаленный, шлифованный
Форма поставки:не смазана, смазка согласно инструкции
по монтажу 3 842 527 226
- несущий подшипник для изготовления каретки
- направление осуществляется по направляющей штанге
- кулачковые ролики на шариковых подшипниках, смазаны на весь срок службы
- смазочные фитили с накопителем для смазки направляющей штанги
- беззазорная установка кулачковых роликов посредством эксцентриковых болтов
| Несущий подшипник | FS | № | Артикул |
| LF6 | 2xFS1 | 3 842 535 662 | 3842535662 |
Материал: корпус: алюминий, литой под давлением
кулачковый ролик: закал. шлифованная сталь
Комплектность поставки: включая крепежные элементы (FS)
Форма поставки: смазочные фитили не смазаны, смазка согласно
инструкции по монтажу 3 842 527 226
- Профиль каретки для изготовления кареток LF6C
| Профиль каретки | L1 (мм) | № | Артикул |
| LF6C | 150 ... 3000 | 3 842 993 952 / L1 | 3842993952 |
Материал: анодированный алюминий
- заглушка для профиля каретки LF6C
- используется с каретками без зубчато-ременного привода
| Заглушка | № | Артикул |
| LF6C | 3 842 539 120 | 3842539120 |
Материал: РА - полиамид, черного цвета

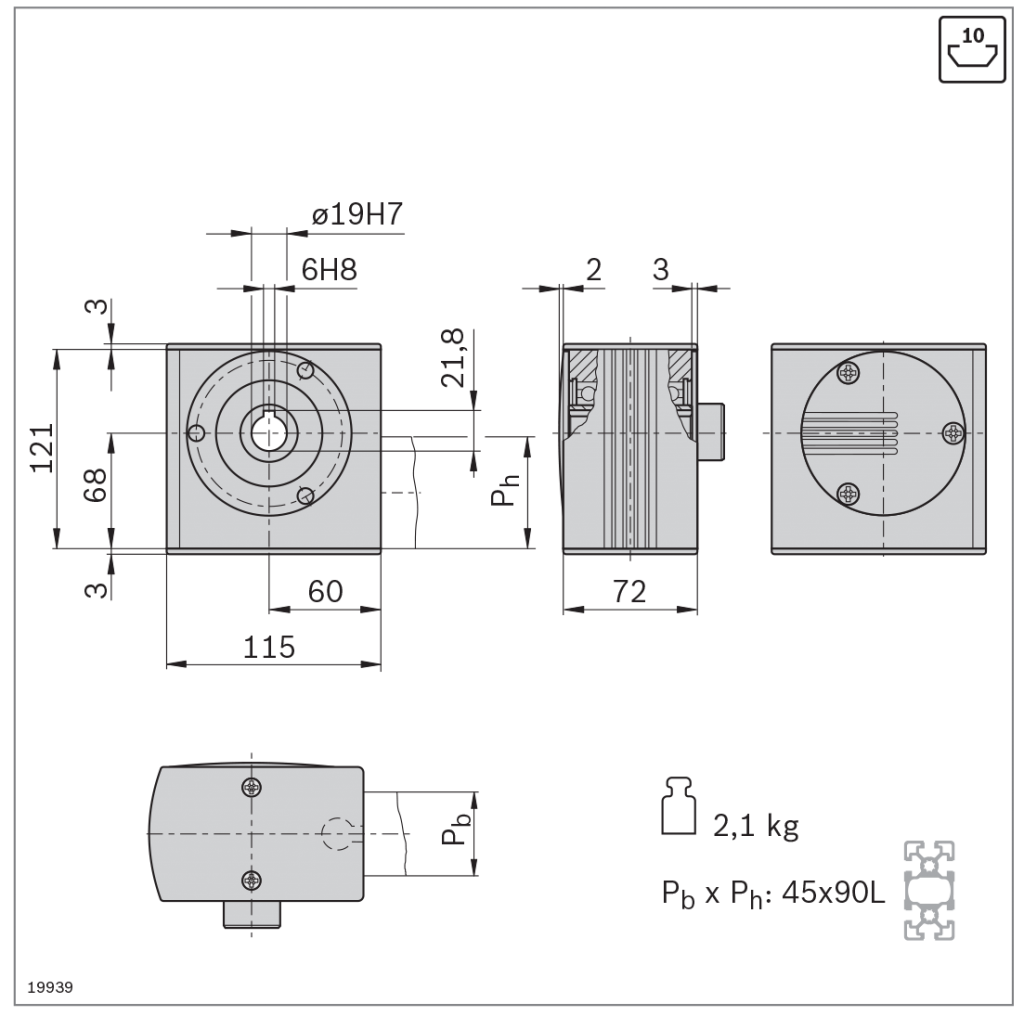

- приводная головка для передачи приводного момента на зубчатый ремень
- для непосредственного монтажа двигателя или (в связке с соединительным валом) для установки редуктора с полым валом или муфты
- установка с помощью продольного стыкового соединителя прямо на профиль 45x90L
- обработка профиля: глухое отверстие LF для продольного стыкового соединителя
| Приводная головка | FS | № | Артикул |
| LF6C | 2xFS2, FS4 | 3 842 526 416 | 3842526416 |
Материал: анодированный алюминий
полый вал: оцинкованная сталь
заглушки: РА - полиамид, черного цвета
Комплектность поставки: включая крепежные элементы (FS), заглушки
Принадлежности: фланец ; редуктор ; серводвигатели
- возвратная головка для изменения направления движения и натяжения зубчатого ремня
- установка с помощью продольного стыкового соединителя прямо на профиль 45x90L
- обработка профиля: глухое отверстие LF для продольного стыкового соединителя
| Возвратная головка | FS | № | Артикул |
| LF6C | 2xFS2, FS3 | 3 842 526 417 | 3842526417 |
Материал: анодированный алюминий
полый вал: оцинкованная сталь
заглушки: РА - полиамид, черного цвета
Комплектность поставки: включая крепежные элементы (FS), заглушки
- фиксатор ремня для закрепления зубчатого ремня в пазу каретки
- содержит все соединительные детали для установки на профиль каретки LF6C
| Фиксатор ремня | FS | № | Артикул |
| LF6C | 2xFS4, 2xFS5, 2xFS6 | 3 842 535 681 | 3842535681 |
Материал: алюминий, черного цвета, лакокрасочное покрытие
Комплектность поставки: включая крепежные элементы (FS)
- зубчатый ремень для привода каретки
- шаг зубчатого ремня: AT5
| Зубчатый ремень | L3 (мм) | № | Артикул |
| LF6C | 300 ... 50000 | 3 842 994 711 / L31) | 3842994711 |
| 50000 | 3 842 518 856 | 3842518856 |
1) L3 = 2xL2 - L1 + 400
Материал: полиуретан, армированный стальным кордом
