Компоненты для направляющей LF20S

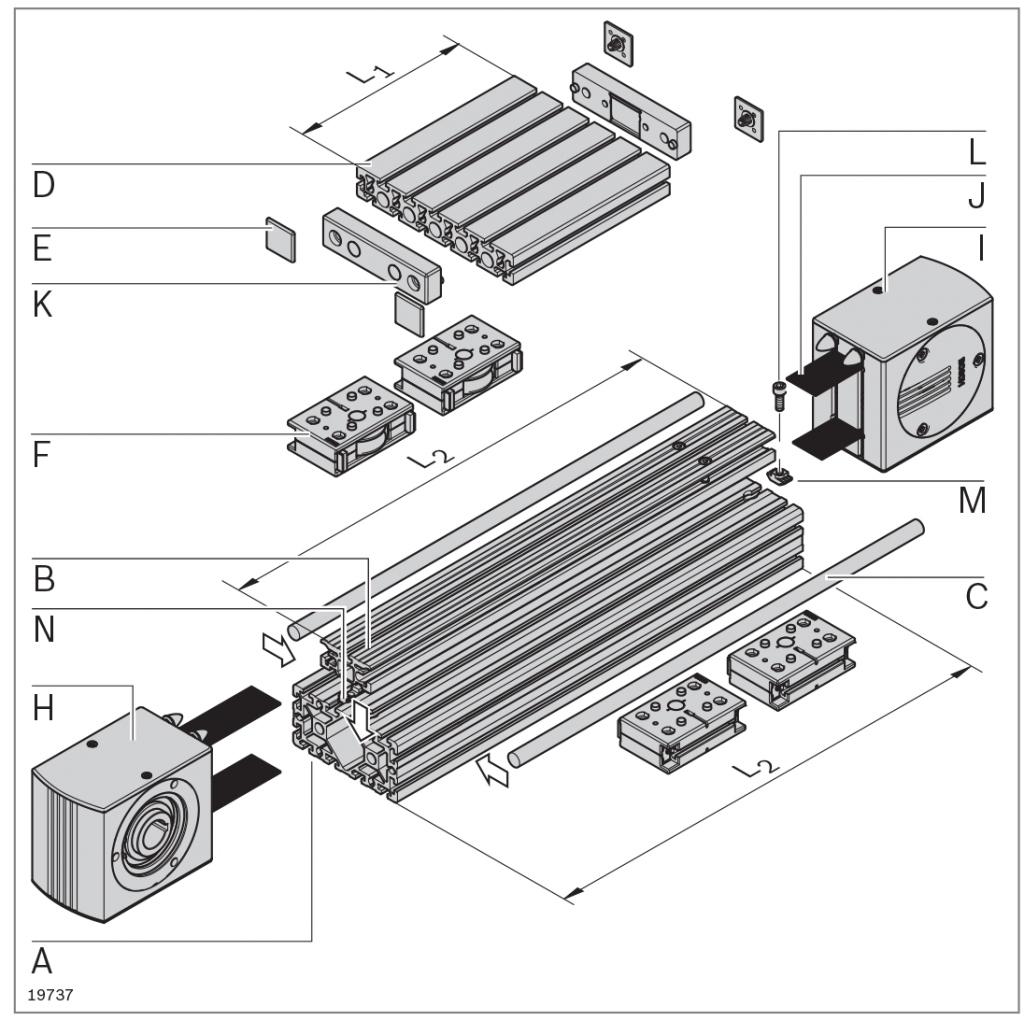

• компоненты для индивидуального создания направляющих на кулачковых роликах с приводом или без него

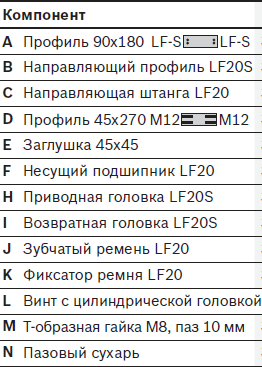

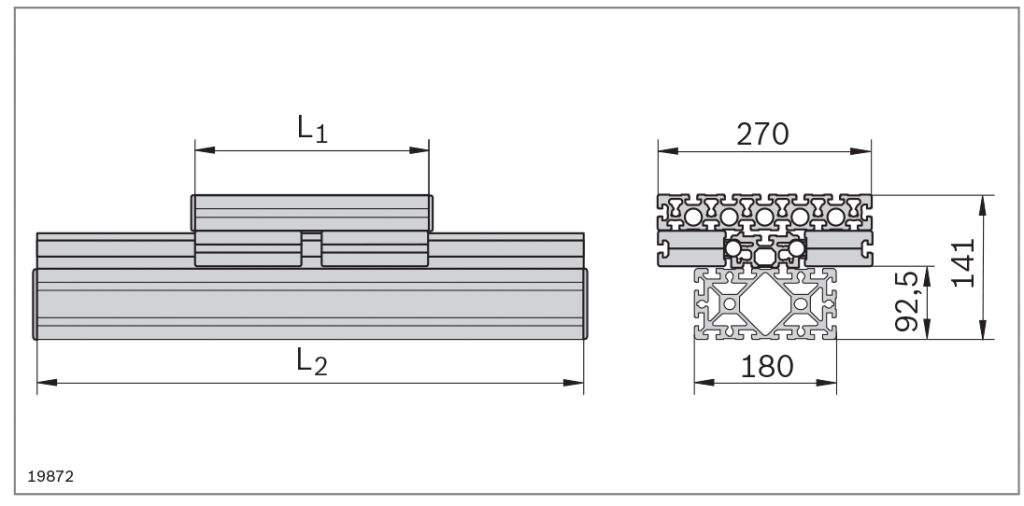

Спецификация направляющей на кулачковых роликах LF20S без привода

Спецификация направляющей на кулачковых роликах LF20S с приводом

1) L₃ = 2xL₂ - L₁ + 780
2) Сведения см. ниже

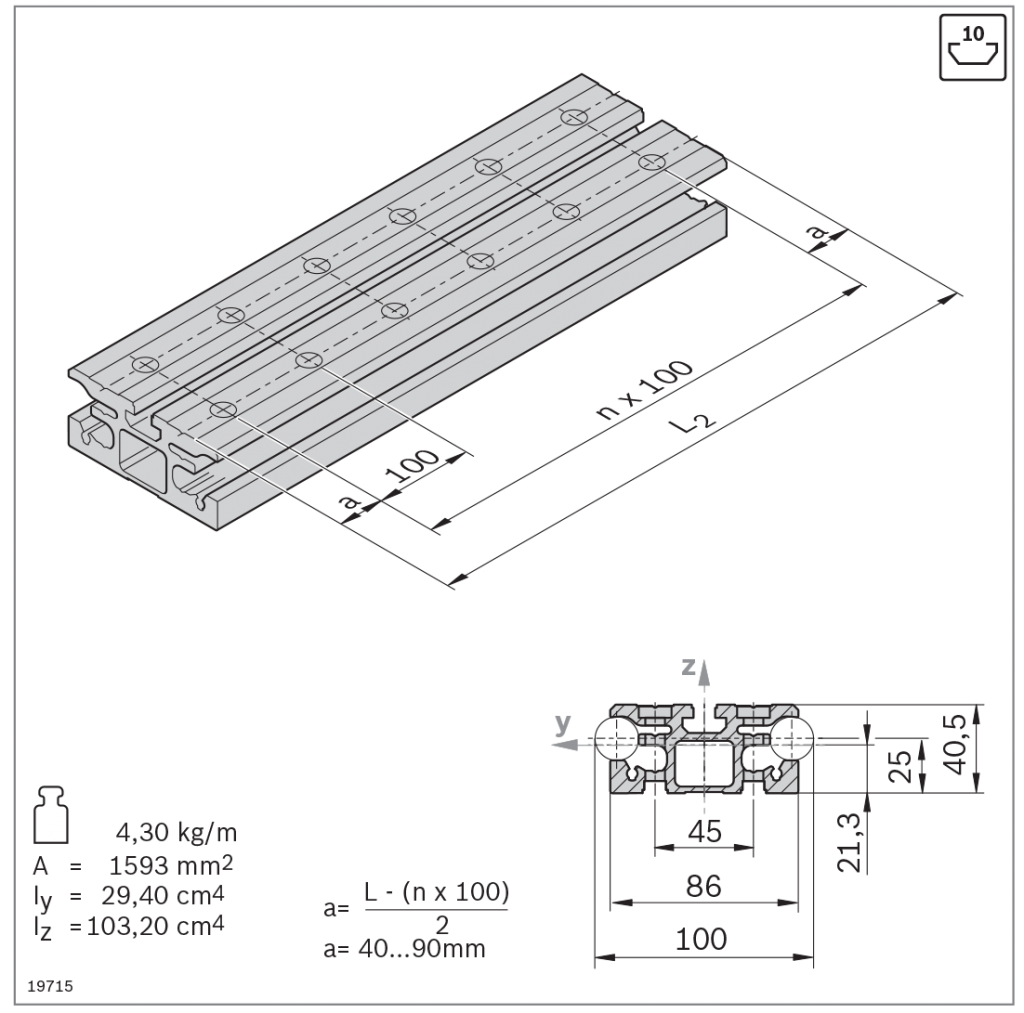

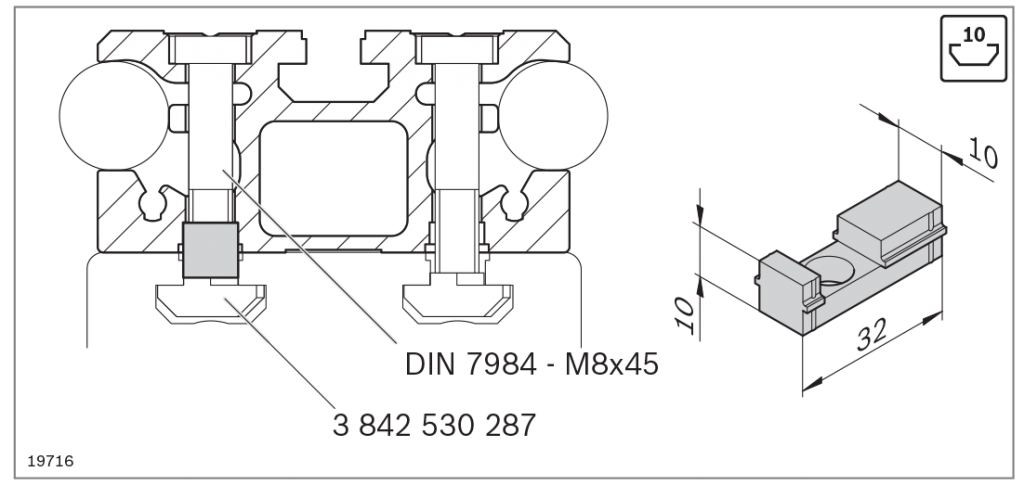

• направляющий профиль LF20S используется как крепление для направляющих штанг
• монтаж производится на несущих профилях MGE с пазом 10 мм или прямо на плоской поверхности

Принадлежности: винт с цилиндрической головкой DIN 7984 M8x45
Т-образная гайка М8, паз 10 мм пазовый сухарь

• пазовый сухарь используется для центрирования при монтаже направляющего профиля в пазу профиля 10 мм

Материал: РА - полиамид, черного цвета

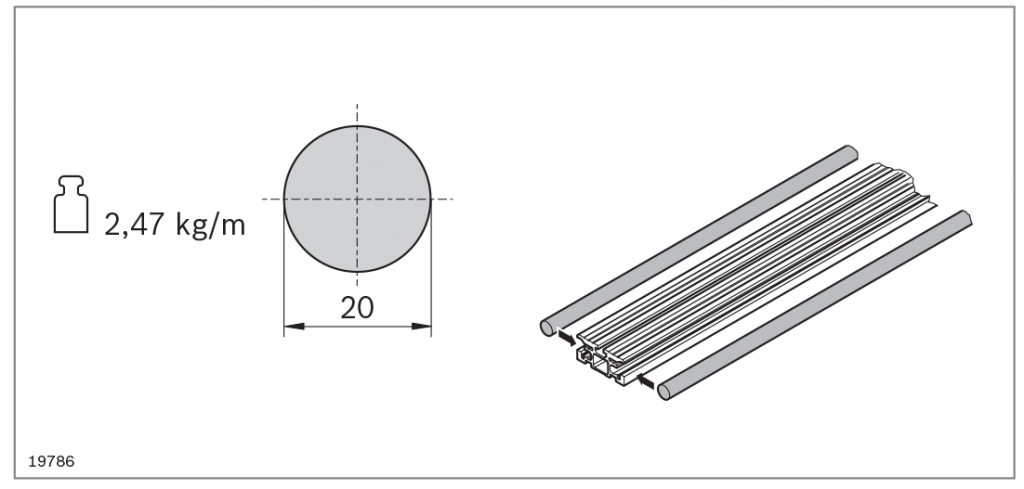

• направляющая штанга защелкивается в направляющем профиле
• несущий подшипник движется по направляющей штанге

Материал: сплошной вал VA, индукционно закаленный, шлифованный

Форма поставки: не смазана, смазка согласно инструкции по монтажу 3 842 527 226

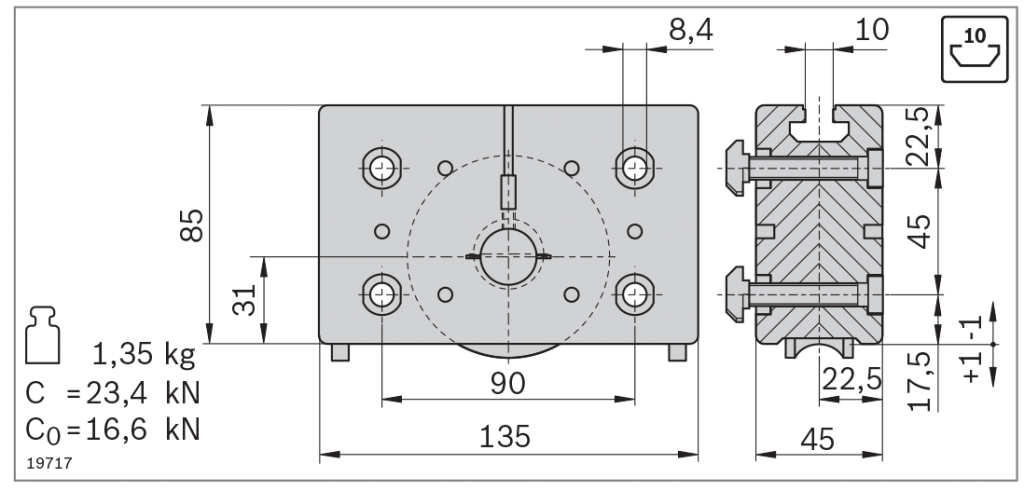

• несущий подшипник для изготовления каретки

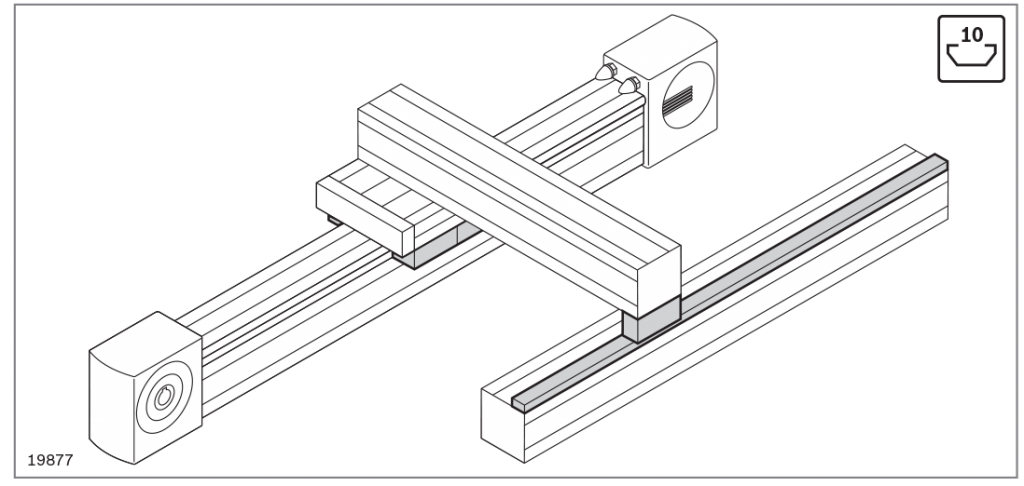

• опорный подшипник для выносной консоли для восприятия внецентренных сил
• направляющий рельс для поддержки опорных подшипников

• несущий подшипник для изготовления каретки
• направляющая штанга в качестве направляющей
• кулачковые ролики на шариковых подшипниках, смазаны на весь срок службы
• смазочные фитили с накопителем для смазки направляющей штанги
• беззазорная установка кулачковых роликов посредством эксцентриковых болтов
• замена смазочных фитилей возможна в смонтированном состоянии с торца

Материал: корпус: алюминий, литой под давлением
кулачковый ролик: закаленная шлифованная сталь

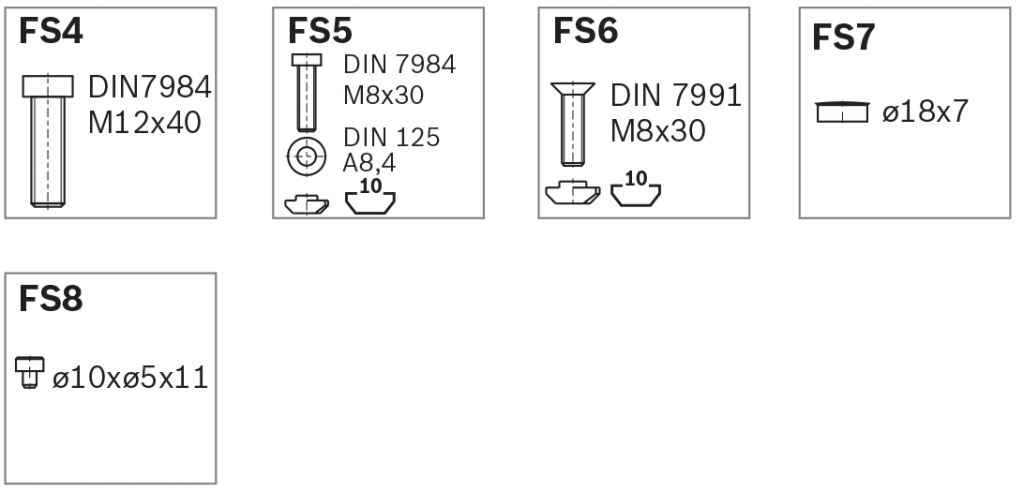

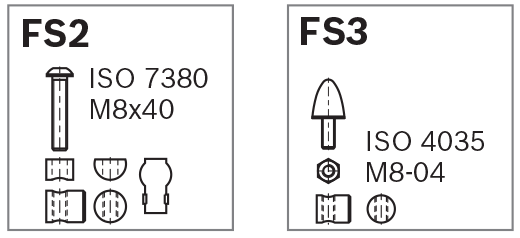

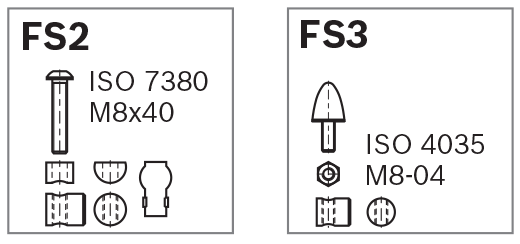

Комплектность поставки: включая крепежные элементы (FS)

Форма поставки: смазочные фитили не смазаны, смазка согласно инструкции по монтажу 3 842 527 226

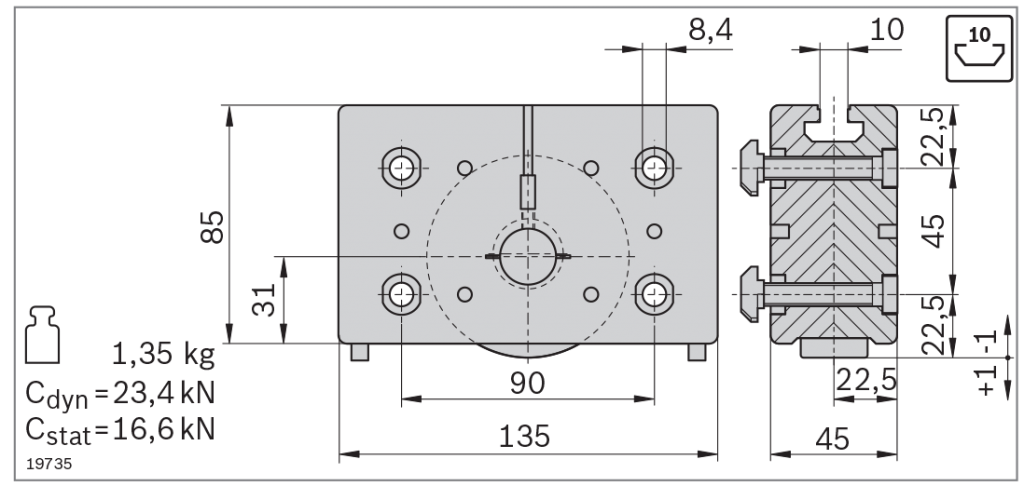

• опорный подшипник для выносной консоли для восприятия внецентренных сил
• для работы с опорой в виде направляющего рельса
• кулачковые ролики на шариковых подшипниках, смазаны на весь срок службы
• смазочные фитили с накопителем для смазки направляющей штанги
• беззазорная установка кулачковых роликов посредством эксцентриковых болтов
• замена смазочных фитилей возможна в смонтированном состоянии с торца

Материал: корпус: алюминий, литой под давлением
кулачковый ролик: закаленная шлифованная сталь

Комплектность поставки: включая крепежные элементы (FS)

Форма поставки: смазочные фитили не смазаны, смазка согласно инструкции по монтажу 3 842 527 226

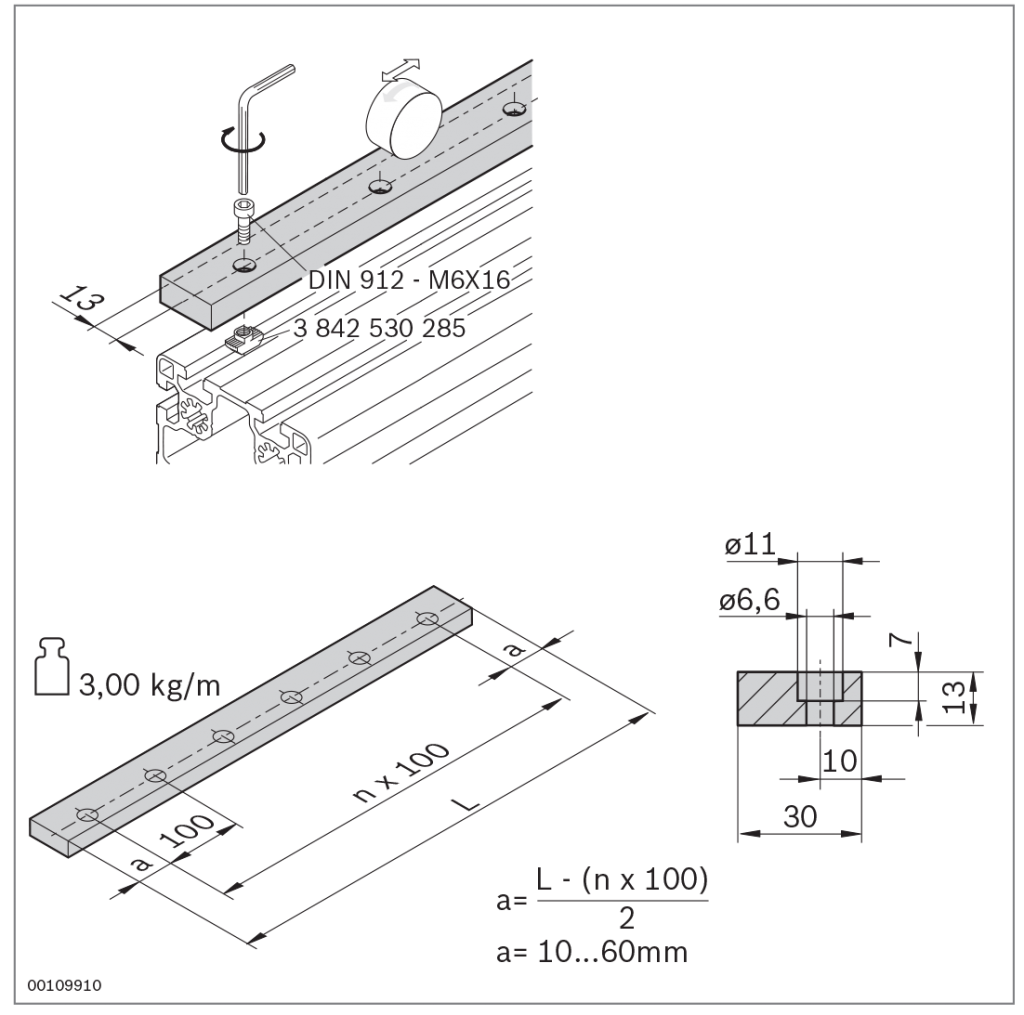

• направляющий рельс для поддержки опорных подшипников

Материал: закаленная шлифованная сталь

Форма поставки: без смазки, смазка согласно инструкции по монтажу 3 842 527 226

Принадлежности: винт с цилиндрической головкой DIN 912 – M6x16
Т-образная гайка М6, паз 10 мм (3 842 530 285)

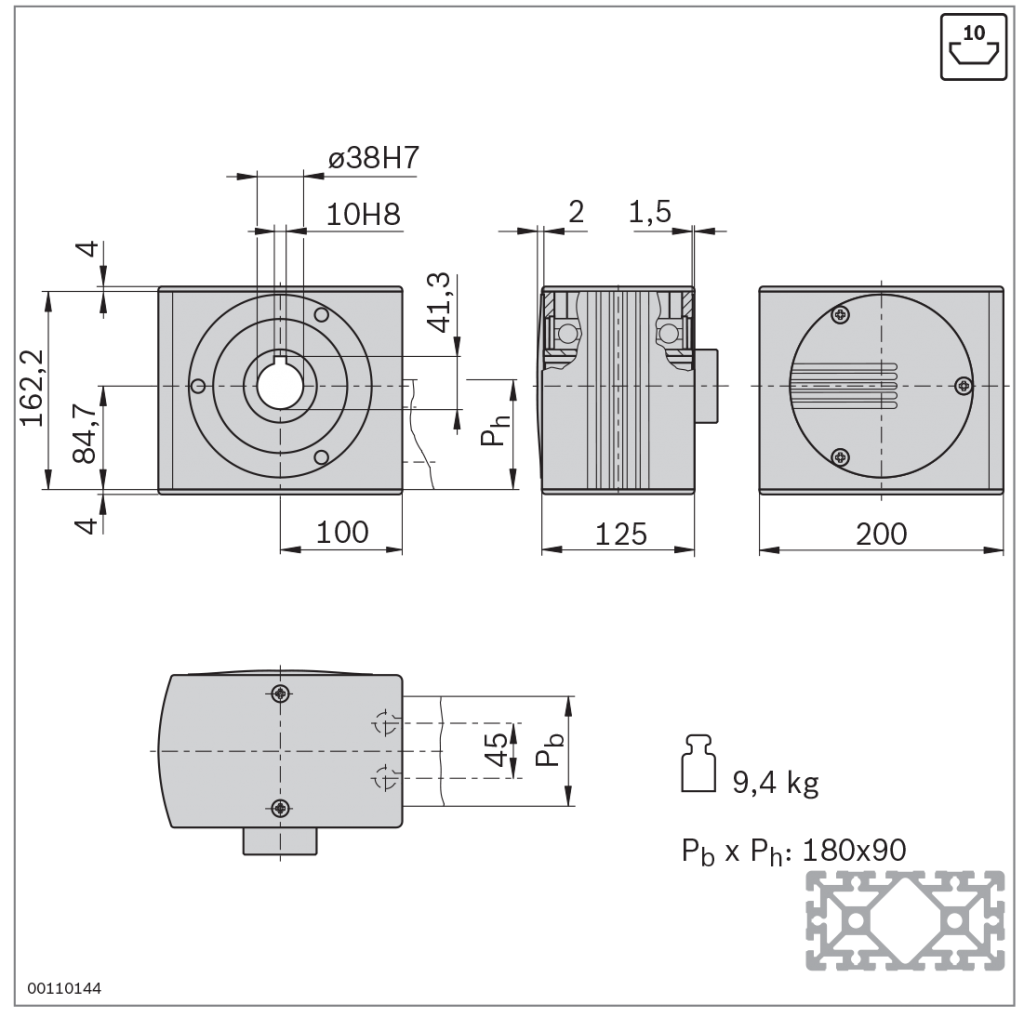

• приводная головка для передачи приводного момента на зубчатый ремень
• для непосредственного монтажа двигателя или (в связке с соединительным валом) для установки редуктора с полым валом или муфты
• установка с помощью продольного стыкового соединителя прямо на профиль (соединитель содержится в комплекте поставки)
• обработка профиля: глухое отверстие LF-S для продольного стыкового соединителя

Материал: приводная головка: анодированный алюминий
полый вал: оцинкованная сталь

Комплектность поставки: включая крепежные элементы (FS), заглушки

Принадлежности: фланец ; редуктор ; серводвигатели

• возвратная головка для для изменения направления движения и натяжения зубчатого ремня
• установка с помощью продольного стыкового соединителя прямо на профиль (соединитель содержится в комплекте поставки)
• обработка профиля: глухое отверстие LF-S для продольного стыкового соединителя

Материал: возвратная головка: анодированный алюминий
полый вал: оцинкованная сталь
заглушки: РА - полиамид, черного цвета

Комплектность поставки: включая крепежные элементы (FS), заглушки

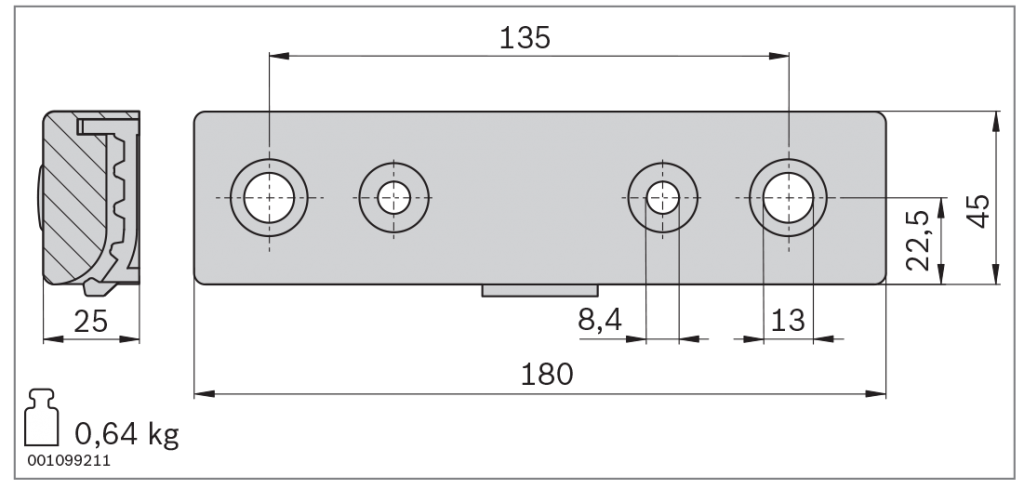

• фиксатор ремня для крепления зубчатого ремня на переднем торце каретки
• обработка несущего профиля 45х270 для каретки LF20S: M12
• все соединительные детали для монтажа на торцевую часть профиля (LF20S) или в паз (LF20C), содержатся в комплекте

Материал: алюминий, черного цвета, лакокрасочное покрытие

Комплектность поставки: включая крепежные элементы (FS)

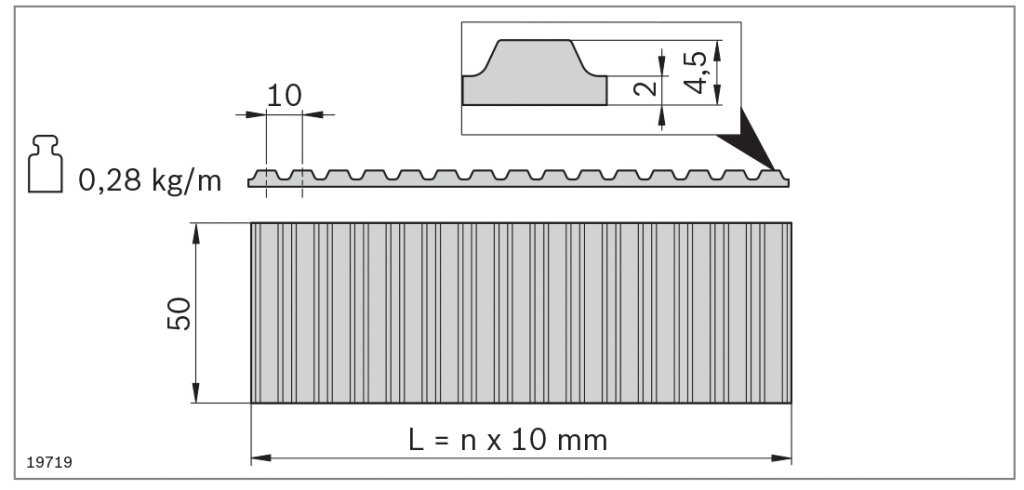

• зубчатый ремень для привода каретки
• шаг зубчатого ремня: AT10

1) L₃ = 2xL₂ - L₁ + 630

Материал: полиуретан, армированный стальным кордом
