Компоненты для направляющей LF12S

Компоненты для направляющей LF12S

LF12S без привода

  • компоненты для индивидуального создания направляющих на кулачковых роликах с приводом или без него

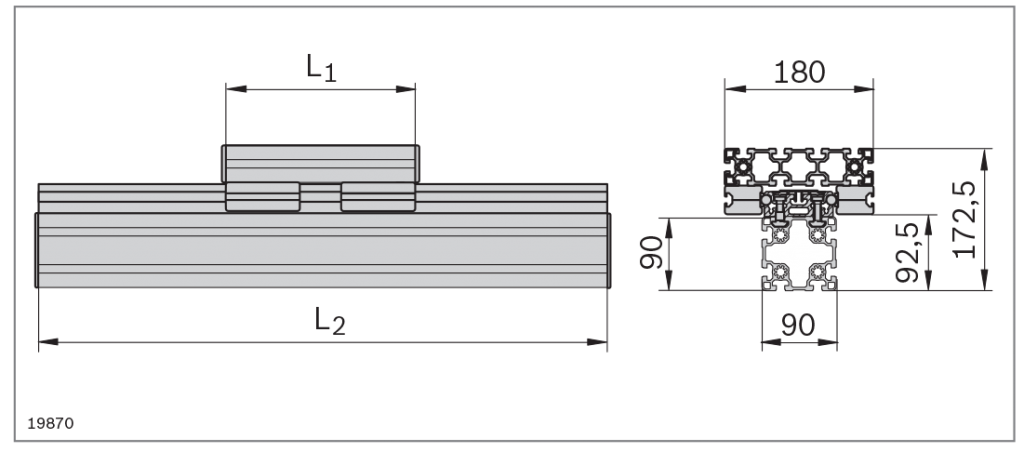

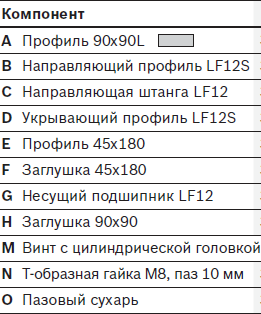

Спецификация направляющей на кулачковых роликах LF12S без привода

komponenty-napravljajushhej-lf12s 2

Артикул Шт.
3 842 992 415 / L2 3842992415 1
3 842 992 438 / L2 3842992438
3 842 993 968 / L2 3842993968
3 842 993 062 / L2 3842993062
3 842 990 335 / L1 3842990335
3 842 503 845 3842503845  2
3 842 535 664 3842535664 4
3 842 516 214 3842516214 2
DIN 7984 – M8x30 n1)
3 842 530 287 3842530287 n1)
3 842 146 877 3842146877 n1)

1) Сведения см. ниже

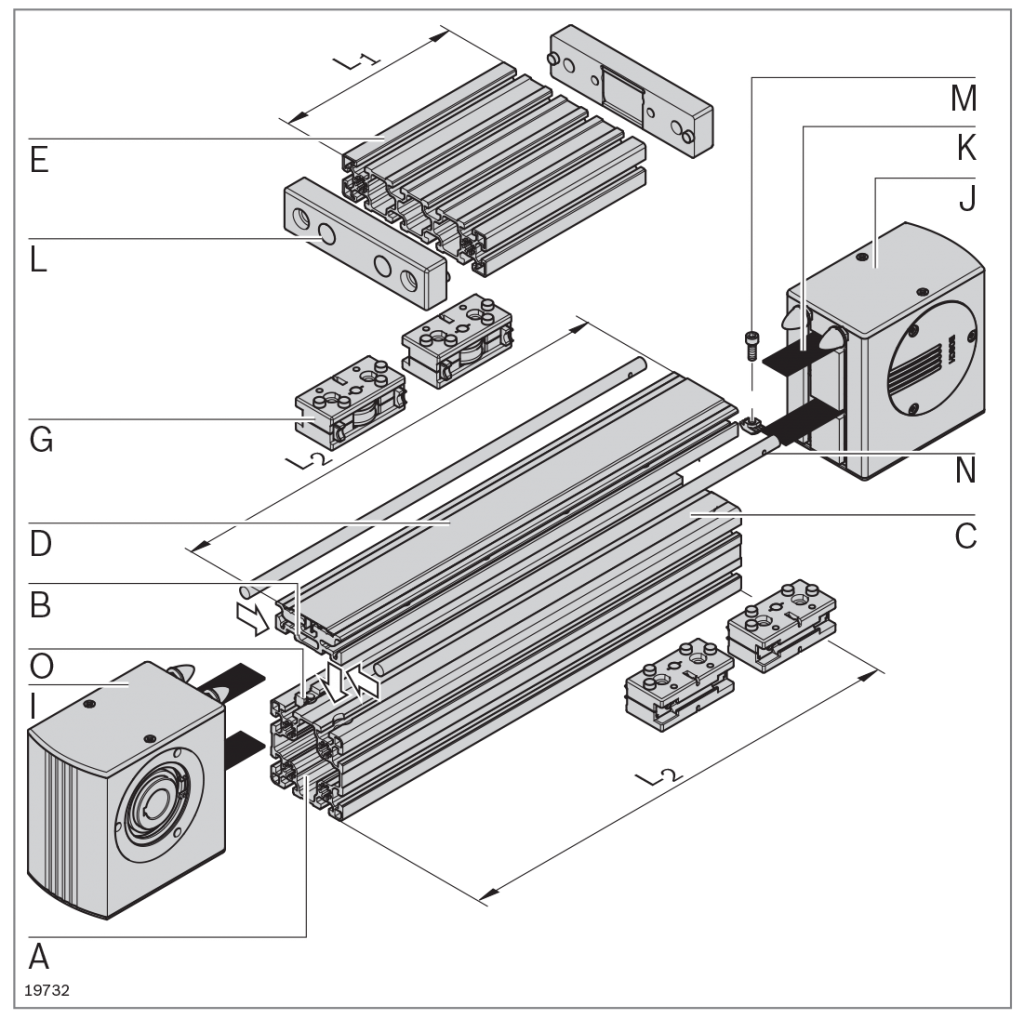

LF12S с приводом

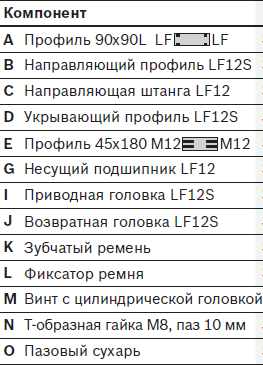

Спецификация направляющей на кулачковых роликах LF12S с приводом

komponenty-napravljajushhej-lf12s 4

Артикул Шт.
3 842 992 418 / L2 3842992418 1
3 842 992 438 / L2 3842992438
3 842 993 968 / L2 3842993968
3 842 993 062 / L2 3842993062
3 842 990 339 / L1 3842990339
3 842 535 664 3 842 535 664  4
3 842 526 412 3 842 526 412 1
3 842 526 413 3 842 526 413 1
3 842 994 821/ 120 мм 3 842 994 821 1
3 842 535 680 3 842 535 680 2
DIN 7984 – M8x30 n2)
3 842 530 287 3842530287 n2)
3 842 146 877 3842146877 n2)

1) L3 = 2xL2 - L1 + 630
2) Сведения см. ниже

komponenty-napravljajushhej-lf12s 5

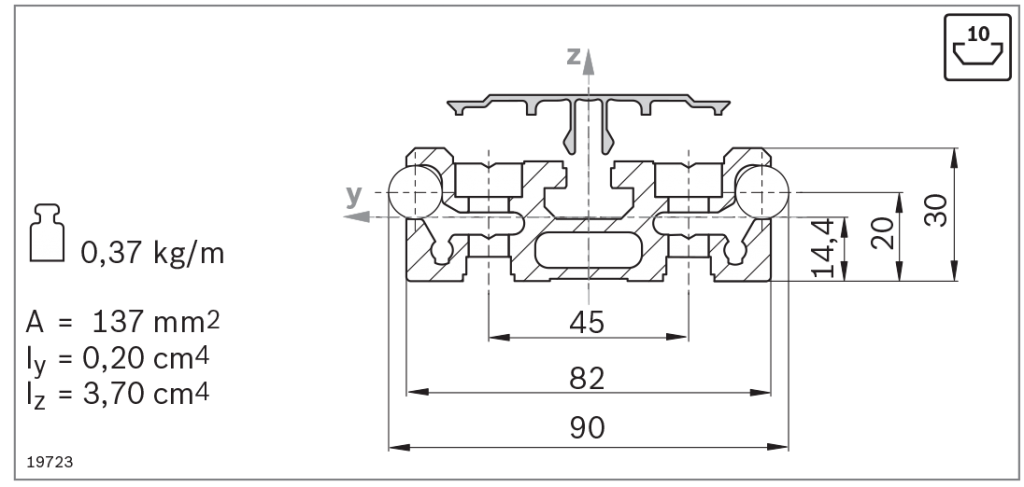

Направляющий профиль 3842992438

  • направляющий профиль LF12S используется как крепление для направляющих штанг
  • монтаж производится на несущих профилях MGE с пазом 10 мм или прямо на плоской поверхности

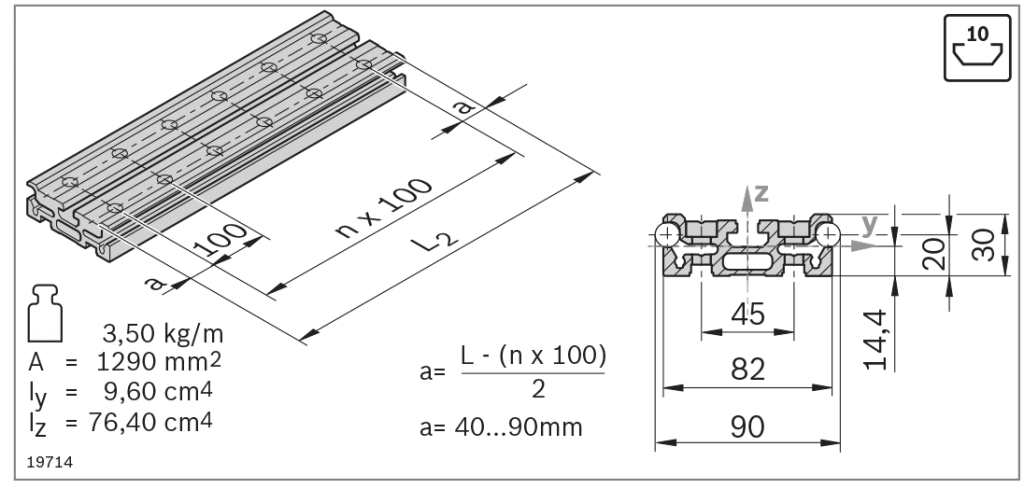

Направляющий профиль L2 (мм) Артикул
LF12S 150 ... 5600 3 842 992 438 / L2 3842992438
5600 3 842 511 841 3842511841

Материал: анодированный алюминий

Принадлежности: винт с цилиндрической головкой DIN 7984 – M8x30
Т-образная гайка М8, паз 10 мм, 3 842 530 287
пазовый сухарь, укрывающий профиль, направляющая штанга

Защитная накладка 3842993062

  • защитная накладка для предотвращения загрязнения винтовых соединений
Защитная накладка L2 (мм) Артикул
LF12S 150 ... 5600 3 842 993 062 / L2 3842993062

Материал: РА - полиамид, черного цвета

Пазовый сухарь 3842146877

  • пазовый сухарь используется для центрирования направляющего профиля при монтаже в пазу профиля 10 мм
Пазовый сухарь Артикул
  3 842 146 877 3842146877

Материал: РА - полиамид, черного цвета

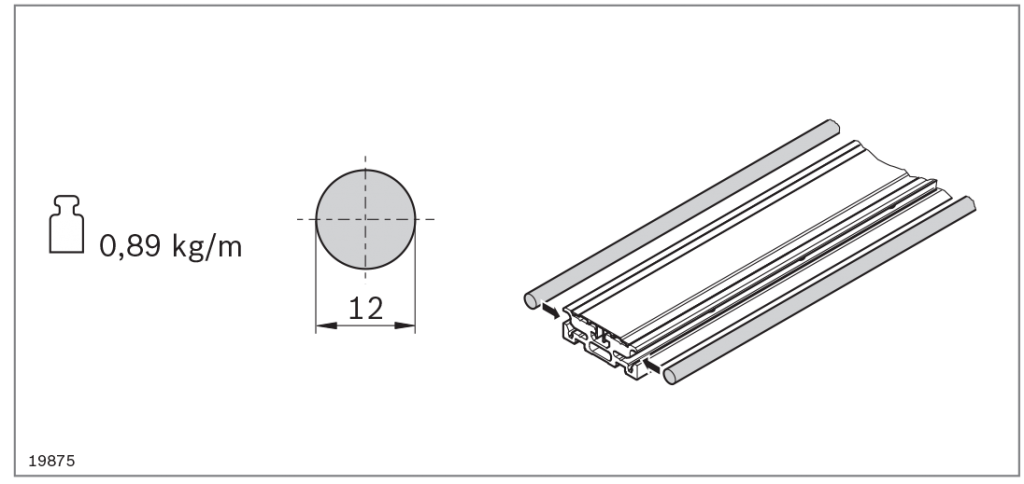

Направляющая штанга 3842993968

  • направляющая штанга запрессовывается в направляющий профиль
  • несущий подшипник движется по направляющей штанге
Направляющая штанга L2 (мм) Артикул
LF12 150 ... 2900 3 842 993 968 / L2 3842993968
2900 3 842 539 415 3842539415

Материал: сплошной вал VA, индукционно закаленный и шлифованный

Форма поставки: не смазана, смазка согласно инструкции по монтажу 3 842 527 226

komponenty-napravljajushhej-lf12s 10

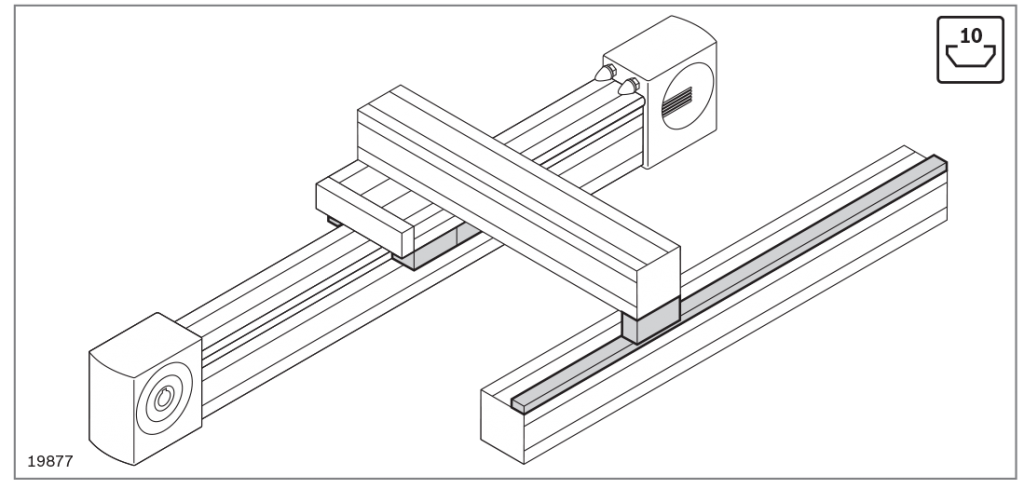

  • несущий подшипник для изготовления каретки
  • опорный подшипник для выносной консоли для восприятия внецентренных сил
  • направляющий рельс для поддержки опорных подшипников

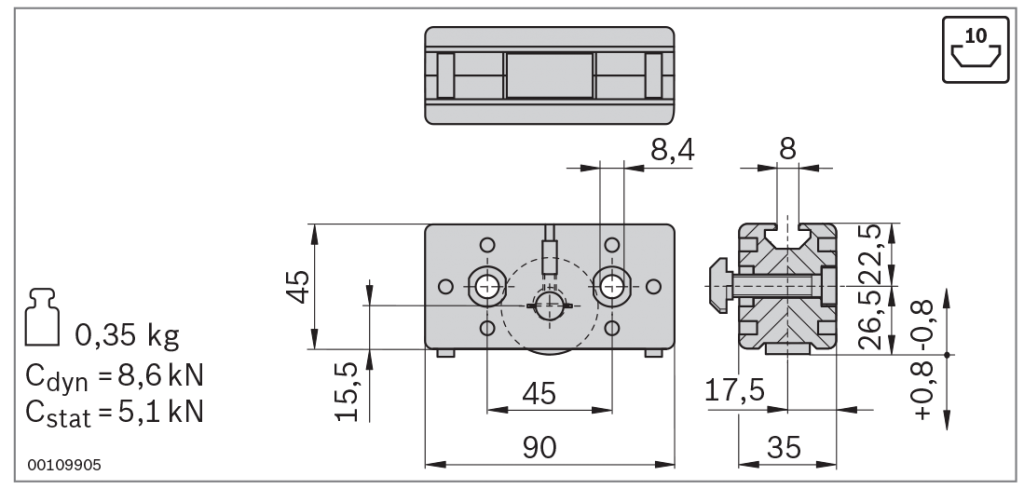

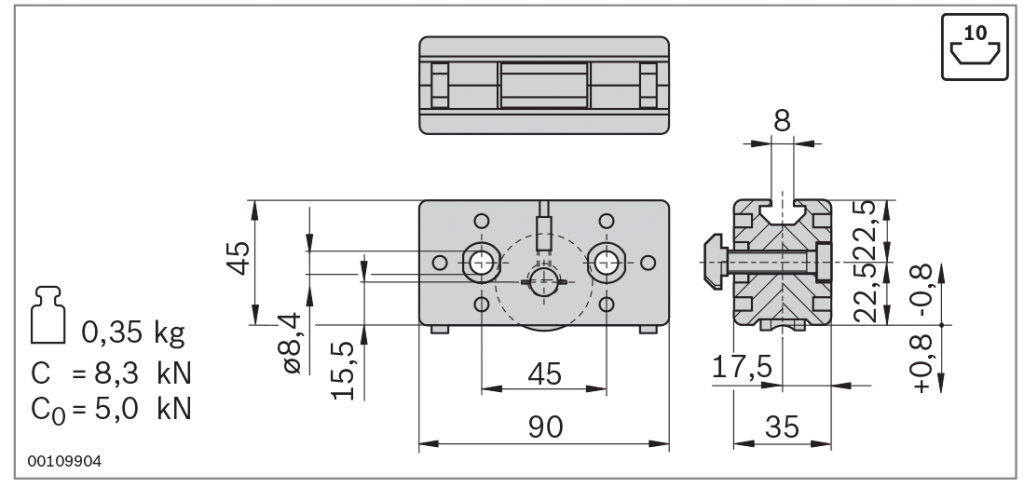

Несущий подшипник 3842535664

  • несущий подшипник для изготовления каретки
  • направляющая штанга в качестве направляющей
  • кулачковые ролики на шариковых подшипниках, смазаны на весь срок службы
  • смазочные фитили с накопителем для смазки направляющей штанги
  • беззазорная установка кулачковых роликов посредством эксцентриковых болтов
  • замена смазочных фитилей возможна в смонтированном состоянии с торца
Несущий подшипник FS Артикул
 LF12 2xFS1 3 842 535 664 3842535664

Материал: корпус: алюминий, литой под давлением
кулачковый ролик: закаленная шлифованная сталь

Комплектность поставки: включая крепежные элементы (FS)

Форма поставки: смазочные фитили не смазаны, смазка согласно инструкции по монтажу 3 842 527 226

komponenty-napravljajushhej-lf12s 12

Опорный подшипник 3842535666

  • опорный подшипник для выносной консоли для восприятия внецентренных сил
  • для работы с опорой в виде направляющего рельса
  • кулачковые ролики на шариковых подшипниках, смазаны на весь срок службы
  • смазочные фитили с накопителем для смазки направляющей штанги
  • беззазорная установка кулачковых роликов посредством эксцентриковых болтов
  • замена смазочных фитилей возможна в смонтированном состоянии с торца
Опорный подшипник FS Артикул
 LF12 2xFS2 3 842 535 666 3842535666

Материал: корпус: алюминий, литой под давлением
кулачковый ролик: закаленная шлифованная сталь

Комплектность поставки: включая крепежные элементы (FS)

Форма поставки: смазочные фитили не смазаны, смазка согласно инструкции по монтажу 3 842 527 226

komponenty-napravljajushhej-lf12s 14

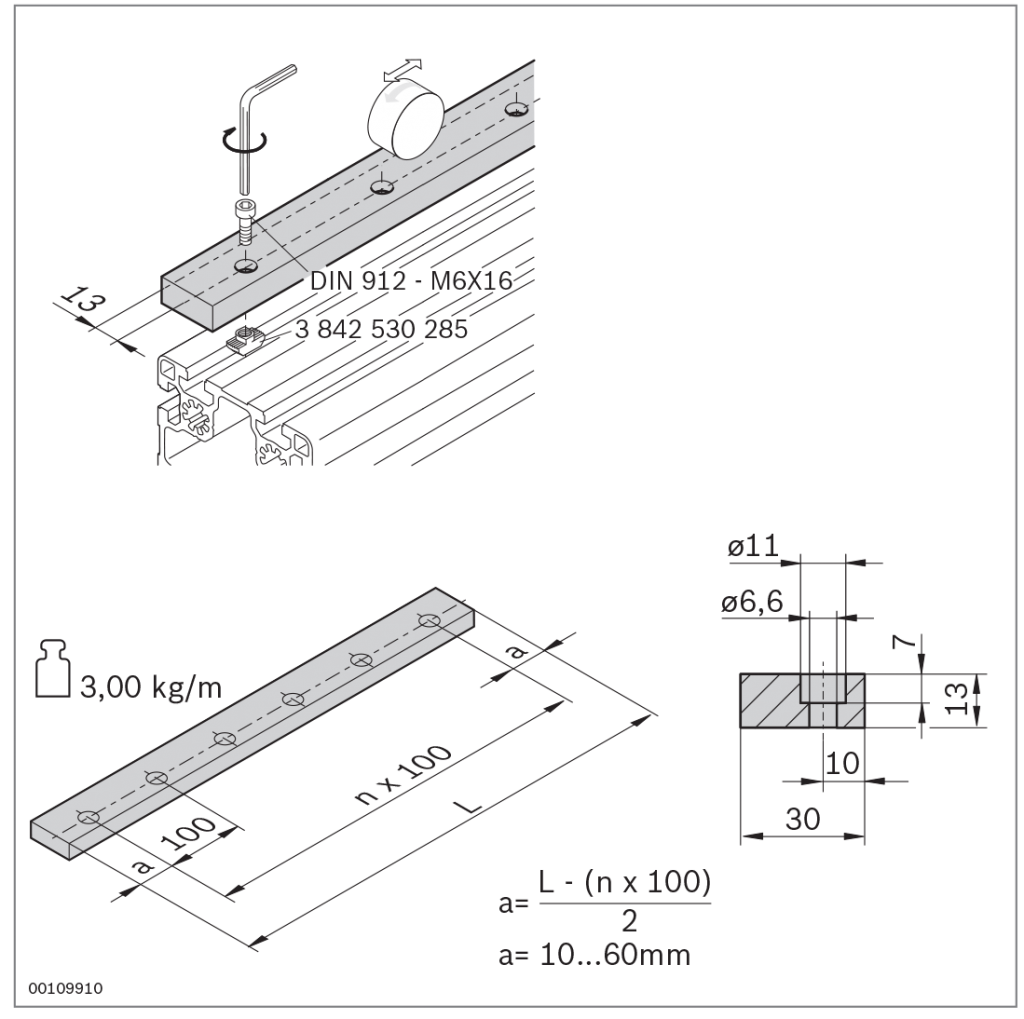

Направляющий рельс 3842994702

  • направляющий рельс для поддержки опорных подшипников
Направляющий рельс L (мм) Артикул
 LF12 120 ... 2000 3 842 994 702 / L 3842994702

Материал: закаленная шлифованная сталь

Форма поставки: без смазки, смазка согласно инструкции по монтажу 3 842 527 226

Принадлежности: винт с цилиндрической головкой DIN 912 – M6x16
Т-образная гайка М6, паз 10 мм (3 842 530 285)

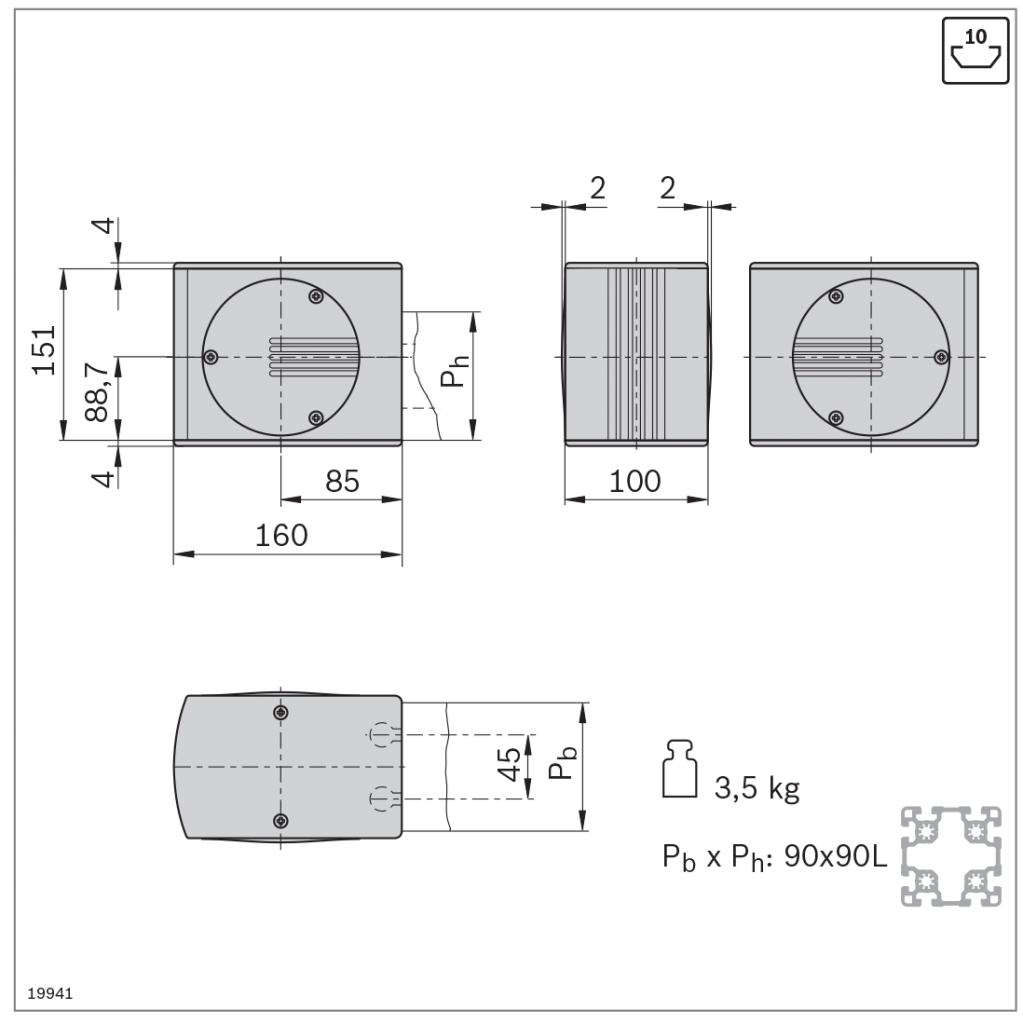

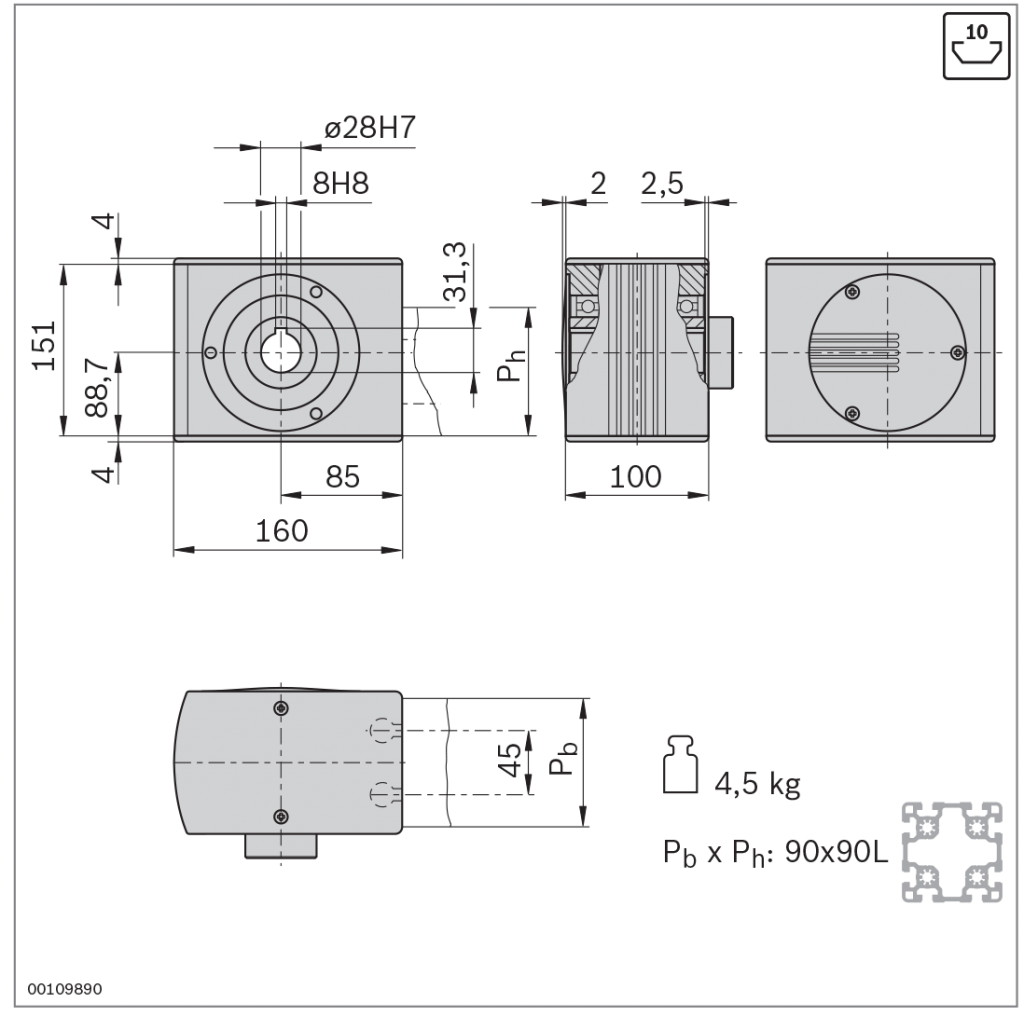

Приводная головка 3842526412

  • приводная головка для передачи приводного момента на зубчатый ремень
  • для непосредственного монтажа двигателя или (вместе с соединительным валом) для установки редуктора с полым валом или муфты
  • установка с помощью продольного стыкового соединителя прямо на профиль (соединитель содержится в комплекте поставки)
  • обработка профиля: глухое отверстие LF для продольного стыкового соединителя
Приводная головка FS Артикул

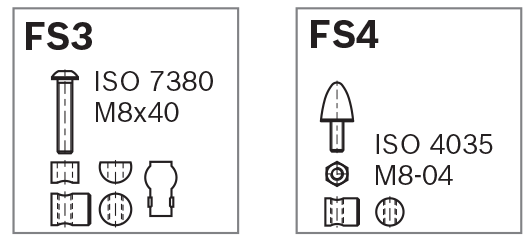

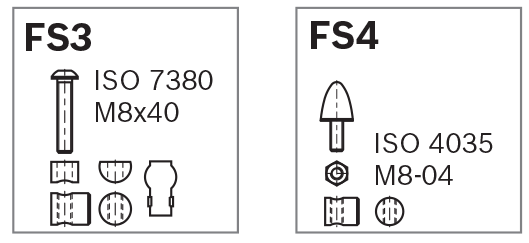

 LF12S 2xFS3, 2xFS4 3 842 526 412 3842526412

Материал: приводная головка: анодированный алюминий
заглушки: РА - полиамид, черного цвета
полый вал: оцинкованная сталь

Комплектность поставки: включая крепежные элементы (FS), заглушки

Принадлежности: фланец ; редуктор ;серводвигатели

komponenty-napravljajushhej-lf12s 17

Возвратная головка 3842526413

  • возвратная головка для изменения направления движения и натяжения зубчатого ремня
  • установка с помощью продольного стыкового соединителя прямо на профиль (соединитель содержится в комплекте поставки)
  • обработка профиля: глухое отверстие LF для продольного стыкового соединителя
Возвратная головка FS Артикул
 LF12S 2xFS3, 2xFS4 3 842 526 413 3842526413

Материал: анодированный алюминий
полый вал: оцинкованная сталь
заглушки: РА - полиамид, черного цвета

Комплектность поставки: включая крепежные элементы (FS), заглушки

komponenty-napravljajushhej-lf12s 19

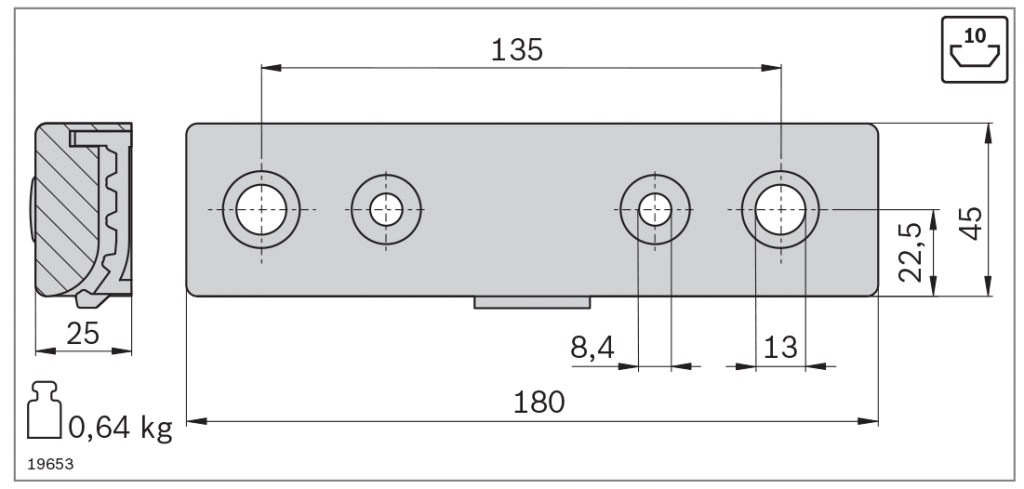

Фиксатор ремня 3842535680

  • фиксатор ремня, подходящий для каретки из несущего профиля 45x180
  • все соединительные детали для монтажа на торцевую часть профиля (LF12S) или в паз (LF12C), содержатся в комплекте
  • обработка несущего профиля 45x180 для каретки LF12S: M12
Фиксатор ремня FS Артикул

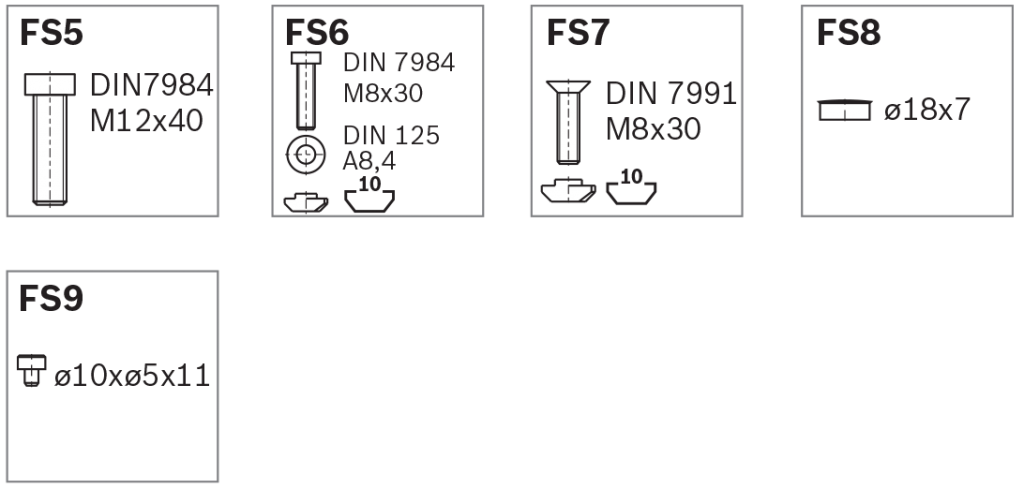

 LF12 2xFS5, 2xFS6,
2xFS7, 2xFS8, 4xFS9
3 842 535 680 3842535680

Материал: алюминий, черного цвета, лакокрасочное покрытие

Комплектность поставки: включая крепежные элементы (FS)

komponenty-napravljajushhej-lf12s 21

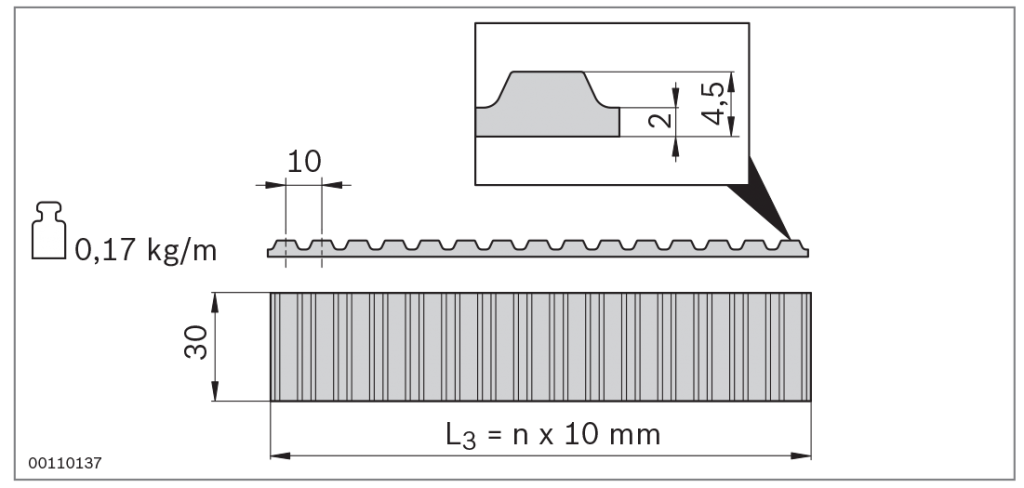

Зубчатый ремень 3842994821

  • зубчатый ремень для привода каретки
  • шаг зубчатого ремня: AT10
Зубчатый ремень L3 (мм) Артикул
LF12 300 ... 50000 3 842 994 821 / L31) 3842994821
50000 3 842 526 422 3842526422

1) L3 = 2xL2 - L1 + 630

Материал: полиуретан, армированный стальным кордом
