Компоненты для направляющей LF12C

• компоненты для индивидуального создания направляющих на кулачковых роликах с приводом или без него

Спецификация направляющей на кулачковых роликах LF12C без привода

Спецификация направляющей на кулачковых роликах LF12C с приводом

1) L₃ = 2xL₂ - L₁ + 630

• зажимной профиль защелкивается в любом несущем профиле с пазом 10 мм, и к нему крепятся направляющие штанги

Материал: анодированный алюминий

• направляющая штанга запрессовывается в зажимной профиль
• несущий подшипник движется по направляющей штанге

Материал: сплошной вал VA, индукционно закаленный и шлифованный

Форма поставки: не смазана, смазка согласно инструкции по монтажу 3 842 527 226

• несущий подшипник для изготовления каретки
• опорный подшипник для выносной консоли для восприятия внецентренных сил
• направляющий рельс для поддержки опорных подшипников

• несущий подшипник для изготовления каретки
• направляющая штанга в качестве направляющей
• кулачковые ролики на шариковых подшипниках, смазаны на весь срок службы
• смазочные фитили с накопителем для смазки направляющей штанги
• беззазорная установка кулачковых роликов посредством эксцентриковых болтов
• замена смазочных фитилей возможна в смонтированном состоянии с торца

Материал: несущий подшипник: алюминий, литой под давлением
кулачковый ролик: закаленная шлифованная сталь

Комплектность поставки: включая крепежные элементы (FS)

Форма поставки: смазочные фитили не смазаны, смазка согласно инструкции по монтажу 3 842 527 226

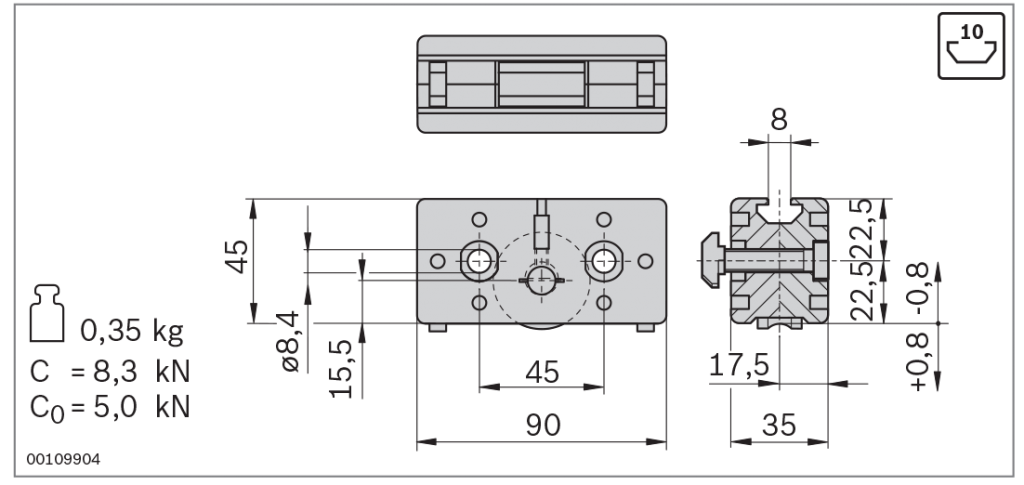

• опорный подшипник для выносной консоли для восприятия внецентренных сил
• для работы с опорой в виде направляющего рельса
• кулачковые ролики на шариковых подшипниках, смазаны на весь срок службы
• смазочные фитили с накопителем для смазки направляющей штанги
• беззазорная установка кулачковых роликов посредством эксцентриковых болтов
• замена смазочных фитилей возможна в смонтированном состоянии с торца

Материал: опорный подшипник: алюминий, литой под давлением
кулачковый ролик: закаленная шлифованная сталь

Комплектность поставки: включая крепежные элементы (FS)

Форма поставки: смазочные фитили не смазаны, смазка согласно инструкции по монтажу 3 842 527 226

• направляющий рельс для поддержки опорных подшипников

Материал: закаленная шлифованная сталь

Форма поставки: без смазки, смазка согласно инструкции по монтажу 3 842 527 226

Принадлежности: винт с цилиндрической головкой DIN 912 – M6x16
Т-образная гайка М6, паз 10 мм (3 842 530 285)

• приводная головка для передачи приводного момента на зубчатый ремень
• для непосредственного монтажа двигателя или (в связке с соединительным валом) для установки редуктора с полым валом или муфты
• установка с помощью продольного стыкового соединителя прямо на профиль (соединитель содержится в комплекте поставки)
• обработка профиля: глухое отверстие LF для продольного стыкового соединителя

Материал: приводная головка: анодированный алюминий
полый вал: оцинкованная сталь
заглушки: РА - полиамид, черного цвета

Комплектность поставки: включая крепежные элементы (FS), заглушки

Принадлежности: фланец; редуктор; серводвигатели

• возвратная головка для изменения направления движения и натяжения зубчатого ремня
• установка с помощью продольного стыкового соединителя прямо на профиль (соединитель содержится в комплекте поставки)
• обработка профиля: глухое отверстие LF для продольного стыкового соединителя

Материал: возвратная головка: анодированный алюминий
полый вал: оцинкованная сталь
заглушки: РА - полиамид, черного цвета

Комплектность поставки: включая крепежные элементы (FS), заглушки

• фиксатор ремня, подходящий для каретки из несущего профиля 45x180
• все соединительные детали для монтажа на торцевую часть профиля (LF12S) или в паз (LF12C), содержатся в комплекте
• обработка несущего профиля 45x180 для каретки LF12S: M12

Материал: алюминий, черного цвета, лакокрасочное покрытие

Комплектность поставки: включая крепежные элементы (FS)

• зубчатый ремень для привода каретки
• шаг зубчатого ремня: AT10

1) L₃ = 2xL₂ - L₁ + 630

Материал: полиуретан, армированный стальным кордом
